中国教育在线
中国教育在线
西安交通大学科研人员在核电关键结构材料环境损伤领域取得新进展
2019-10-25 09:51
西安交通大学
作者:

  核电是改善环境和优化能源结构的重要举措。核电结构材料的可靠服役是核电站安全运转的基础。随着核电站的老化,研究核电关键结构材料的环境服役行为对核电站的寿命评估和安全管理至关重要。应力腐蚀开裂是材料在腐蚀环境和载荷交互作用下发生的一种脆性失效行为,是核电结构材料的一种主要环境失效方式,值得重点关注。堆心构件材料在服役中还受到辐照作用,会进一步加速应力腐蚀开裂过程。由于影响应力腐蚀开裂过程的因素很多,对其机理以及应对措施的研究一直是个难题。

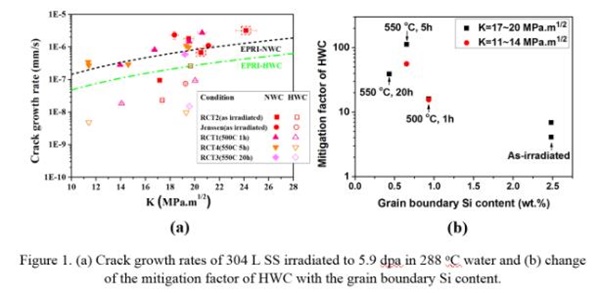

  近日,西安交大研究人员与密歇根大学核工程系合作,系统研究了退火处理对堆内构件不锈钢应力腐蚀裂纹扩展行为的影响。发现虽然退火处理可以使中子辐照材料的损伤缺陷以及力学性能得到明显回复,但是材料的裂纹扩展速度在氧化性水环境中并没有明显变化,而只有在还原性水环境中才会随着退火程度的增加而降低。进一步分析表明晶界Si元素的偏析程度是影响材料应力腐蚀裂纹扩展敏感性和环境敏感性的关键因素。这项工作对理解辐照加速应力腐蚀开裂的机制以及核电站的老化延寿具有重要指导意义。

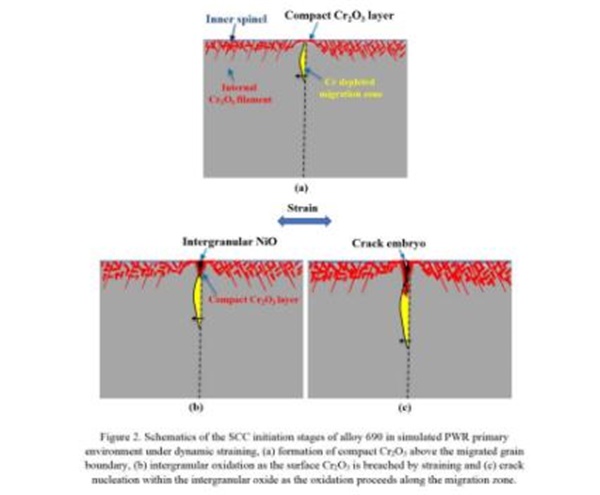

  在另一项工作中,研究人员采用慢应变速率拉伸的方法研究了压水堆电站中传热管材镍基690合金的应力腐蚀裂纹起始过程。690合金自80年代投入使用以来电站现场还未出现开裂报道,其长期服役的可靠性仍备受关注。研究人员发现在动态加载下该材料也会发生应力腐蚀裂纹起始。其起始过程主要分为三个阶段:1、铬沿晶界扩散至表面发生氧化晶界,晶界发生迁移;2、表面氧化膜在动态应变作用下发生破裂,氧向晶界或晶界迁移区扩散导致择优氧化;3、晶间择优氧化导致晶界强度降低,裂纹逐渐在氧化物内萌生。这项工作第一次系统地解析了690合金应力腐蚀裂纹萌生的整个过程,为今后建立该合金的寿命预测模型奠定了基础。

  以上两项工作分别以题为《退火处理对中子辐照304L不锈钢在沸水堆环境中应力腐蚀裂纹扩展速率的影响》(The effect of post-irradiation annealing on the stress corrosion crack growth rate of neutron-irradiated 304L stainless steel in boiling water reactor environment)和《690合金在模拟压水堆一回路环境中应力腐蚀裂纹萌生过程的高精度表征》(A high-resolution characterization of the initiation of stress corrosion crack in Alloy 690 in simulated pressurized water reactor primary water)发表在《腐蚀科学》(Corrosion Science)(IF:6.355)上。文章链接为:https://doi.org/10.1016/j.corsci.2019.108183和https://doi.org/10.1016/j.corsci.2019.108243。

  西安交通大学匡文军教授为文章的第一作者和通讯作者,合作者是美国密歇根大学核工程系的Gary Was教授,Justin Hesterberg博士参与其中部分工作。

免责声明:

① 凡本站注明“稿件来源:中国教育在线”的所有文字、图片和音视频稿件,版权均属本网所有,任何媒体、网站或个人未经本网协议授权不得转载、链接、转贴或以其他方式复制发表。已经本站协议授权的媒体、网站,在下载使用时必须注明“稿件来源:中国教育在线”,违者本站将依法追究责任。

② 本站注明稿件来源为其他媒体的文/图等稿件均为转载稿,本站转载出于非商业性的教育和科研之目的,并不意味着赞同其观点或证实其内容的真实性。如转载稿涉及版权等问题,请作者在两周内速来电或来函联系。

相关新闻
西安交通大学 2022-06-09 09:34
西安交通大学 2022-06-02 09:42
西安交通大学 2022-06-01 11:39
西安交通大学 2022-05-27 16:34
