中国教育在线
中国教育在线
西安交通大学科研人员在新能源电池领域取得新进展
2020-11-24 16:59:00
西安交通大学
作者:

  随着全球对于清洁能源的大力倡导以及各种便携式电子设备、电动汽车和智能电网等新能源技术的快速发展,人们对于环保且高能量密度的能源存储系统的需求也日益增加。锂硫电池具有高的理论容量(1675 mAh·g-1)和能量密度(2600 Wh·kg-1)、低成本和环境友好性等特点,被认为是后锂离子电池时代最有潜力的储能系统之一。尽管前景光明,但锂硫电池的实际应用仍面临一些严峻挑战。在硫正极方面,可溶解的多硫化物中间体严重的“穿梭效应”,导致了活性物质硫利用率降低、库仑效率降低、容量快速衰减快等问题;在锂负极方面,锂“枝晶”的不可控生长会导致“死”锂形成等一系列负面效应,容易加剧电池极化从而引起短路甚至有爆炸隐患。由于硫正极和锂负极的反应机理和理化特性不同,如何在长期循环过程中同步抑制“穿梭效应”和“枝晶生长”,成为锂硫电池实际应用化进程中一项艰巨的技术挑战。

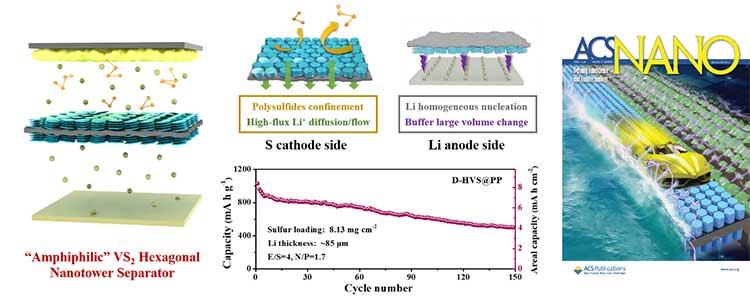

  针对上述问题,西安交通大学能动学院延卫教授课题组、化学学院丁书江教授课题组与剑桥大学郗凯博士合作,利用二维六边形VS2薄片(HVS)作为构建单元,在商用聚丙烯(PP)隔膜上构建了六边形纳米塔保护层,在不影响其原有孔隙结构的前提下,制备了具有“亲硫”和“亲锂”双面特性的改性功能隔膜(即D-HVS@PP隔膜)。D-HVS@PP隔膜具有较高的界面导电性和独特的六边塔形纳米结构,不仅保证了对多硫化物穿梭效应的有效抑制和离子/电子的快速迁移,而且有助于嵌/脱锂过程中锂离子在负极表面的均匀成核。因此,在高载硫量(9.24 mg cm-2)和低电解液/硫比(6 ml g-1)条件下,仅仅以增加11%隔膜重量(0.14 mg cm-2)的代价,D-HVS@PP隔膜可提供比常规PP隔膜高16倍的初始面容量,并且在低负极/正极(N/P)比(1.7)条件下仍然具有良好的循环表现。此外,D-HVS@PP隔膜在其他电池体系也展现了较强的应用潜力,并在规模化生产和可回收再利用方面亦具有良好的商业化前景。这种简单有效且易于工业化制备的隔膜设计和研究思路可为未来真正可商用化锂硫电池和其他储能技术的发展提供良好借鉴。

  该研究工作以“Suppressing the Shuttle Effect and Dendrite Growth in Lithium−Sulfur Batteries”为题发表在国际知名期刊《美国化学学会纳米》(ACS Nano, 2020, 14, 9819-9831,IF = 14.588)上,并被评为当期的内封面文章。西安交通大学能动学院王嘉楠副教授为本文第一作者,西安交通大学为第一署名单位。该研究工作也是延卫教授、丁书江教授和郗凯博士继锂硫电池的催化转化机理(Advanced Energy Materials, 2019, 9, 1900953),高体积能量密度硫正极(Advanced Science, 2019, 1800815),集成化柔性电池(Advanced Energy Materials, 2019, 9, 1902001)研究工作后在新能源电池领域合作发表的又一重要研究成果,受到国家自然科学基金、中国博士后基金、陕西省自然科学基金等多个项目的支持,西安交通大学分析测试共享中心也为该研究的表征提供了大力支持。

  论文链接:https://pubs.acs.org/doi/10.1021/acsnano.0c02241)

免责声明:

① 凡本站注明“稿件来源:中国教育在线”的所有文字、图片和音视频稿件,版权均属本网所有,任何媒体、网站或个人未经本网协议授权不得转载、链接、转贴或以其他方式复制发表。已经本站协议授权的媒体、网站,在下载使用时必须注明“稿件来源:中国教育在线”,违者本站将依法追究责任。

② 本站注明稿件来源为其他媒体的文/图等稿件均为转载稿,本站转载出于非商业性的教育和科研之目的,并不意味着赞同其观点或证实其内容的真实性。如转载稿涉及版权等问题,请作者在两周内速来电或来函联系。

相关新闻
西安交通大学 2020-11-24 11:59
西安交通大学 2020-11-23 10:28
中国教育在线 2020-11-20 12:32
