新能源汽车、无人机、机器人等领域对锂电池能量密度、稳定性、安全性提出了越来越高的应用需求，如何实现电池高能量密度下的高稳定和高安全(“三高”)是学术界和产业界长期面临的巨大挑战。7月16日，《自然》(Nature)在线刊发了中科技大学材料学院、材料成形与模具技术全国重点实验室动力与储能电池团队黄云辉教授和袁利霞教授题为“液-液界面张力稳定的锂金属电池”(Liquid-liquid interfacial tension stabilized Li metal batteries)的研究论文。团队提出了破解锂电池“三高”难题的新策略。

　　锂金属电池被视为最具潜力但又最具挑战的下一代电池体系，但活性极高被誉为“圣杯”的金属锂负极和高镍三元等高电压正极两侧的电极界面均不稳定，极易导致严重的副反应，这不仅缩短电池使用寿命，且带来安全隐患。电解液作为连接电池正负极的关键组分，其优化设计对打破上述“三高”瓶颈至关重要。目前通常采用的调整锂盐/溶剂配比或引入功能添加剂等策略，对形成稳定的固态电解质界面膜(SEI)从而提升负极界面稳定性成效显著，但对高电压正极界面膜(CEI)的优化效果不佳(图2a)。这是因为充电过程中在电场和浓度场梯度作用下，阴离子随锂离子向负极迁移，导致正极侧缺乏有效的成膜组分，难以形成稳定的CEI，最终影响电池的整体界面稳定性。

　　为突破这一瓶颈，团队提出基于液-液界面张力(γL–L)的界面调控新策略，发明了一类新型的非均相微乳电解液，成功将溶解性较差的功能性溶剂组分引入至电解液体系。通过分子设计，使全氟溶剂与局部氟化两亲性溶剂通过分子间作用力络合形成微乳胶团(50-120 nm)，将氟化相均匀稳定地分散于电解液连续相中，进一步利用γL–L驱动力使这些功能组分迁移，同步富集于正负极界面，构建梯度分布的氟化界面溶剂化层(图1b)。这种不依赖电场方向和浓度梯度的界面结构构建方式，有效解耦了溶剂化结构和界面保护机制，减弱了高活性溶剂与电极的接触，显著抑制了界面副反应，实现了对正负极界面协同的动态保护。研究表明，采用该策略研制的安时级Li||NCM811软包电池呈现出非常优异的性能：能量密度高达547/531 Wh kg⁻1，循环155/189次后容量保持率仍达79%/81%(图1c)，为目前行业领先水平;同时抑制了电池在循环过程中的产气，针刺无压降不起火，突破了高比能电池安全性差的瓶颈。

　　该研究提出的界面张力驱动的“微乳电解液”策略，不仅突破了传统电解液组分设计的限制，而且通过物理场驱动机制实现了高电压条件下正负极界面的动态协同稳定，为实现电池高能量密度、高稳定和高安全提供了新的解决方案。

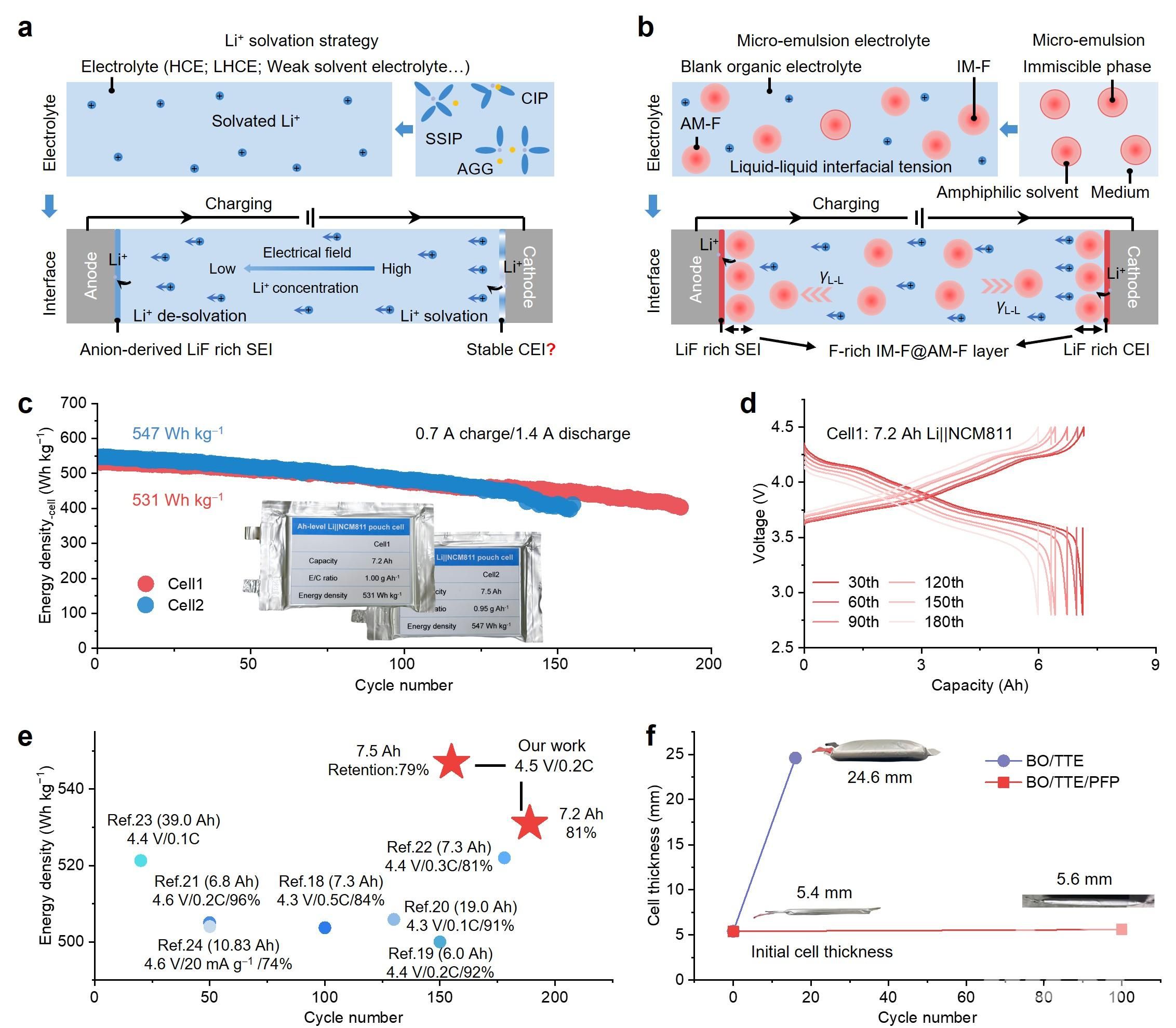

　　图1.(a)、(b)Li⁺在充电过程的传输行为及正负极界面演化示意图，对应Li⁺溶剂化策略(a)和微乳电解液策略(b)；(c)Li||NCM811软包电池在微乳电解液中的循环性能；(d)电池的电压-容量曲线;(e)本文与报道的电池性能对比；(f)电池在循环前后的厚度变化

　　该论文由华中科技大学为第一完成单位和牵头单位，联合浙江大学、上海空间电源研究所、郑州大学、武汉大学、清华大学共同完成。黄云辉和袁利霞，以及浙江大学陆俊教授为共同通讯作者，材料学院博士生纪海锦和向经纬、上海空间电源研究所李永研究员、浙江大学博士后郑梦婷为共同第一作者。黄云辉领衔的动力与储能电池团队长期致力于高比能高安全锂电池领域的研究，该工作从提出到完成历时5年，这也是该团队继与同济大学等合作提出金属锂负极疲劳失效新机制(Science, 2025, 388, 311-316)，时隔3个月后发表的又一重要成果。

　　论文链接

　　https://www.nature.com/articles/s41586-025-09293-4
